为什么很多看起来并不起眼的陶瓷芯片，在进入封装、焊接、贴装或高可靠应用之前，都要经历一道“镀金”工序?表面上看，陶瓷芯片镀金似乎只是给元件表面增加一层金属层，像是一种简单的后处理;可真正进入电子制造、功率器件、传感器、微波器件和精密封装领域后就会发现，镀金绝不是为了“好看”，而是在解决连接、导电、抗氧化、可焊性、稳定性和长期可靠性等一整套问题。

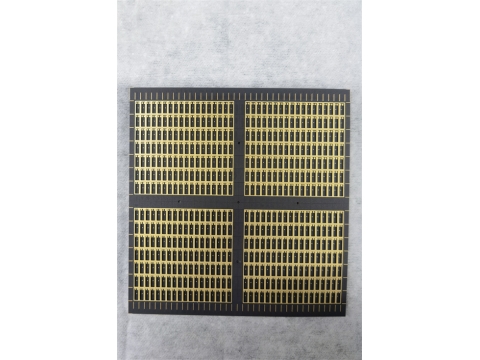

一、陶瓷芯片不是“直接镀金”那么简单，它首先是一个材料连接问题

很多人听到“陶瓷芯片镀金”，会下意识以为是在陶瓷表面直接覆盖一层金。可从工艺本质上看，事情远没有这么简单。因为陶瓷不是普通金属，它的表面状态、化学性质和导电能力都与金属基材不同。金属表面做电镀，很多时候是利用导电基础直接沉积镀层;而陶瓷芯片要形成可用的金层，往往要先解决“金层如何附着”“附着之后是否稳定”“能不能满足后续焊接与导通需求”这几个核心问题。

也就是说，陶瓷芯片镀金的真正难点，不只是把金沉积上去，而是让金层和陶瓷之间形成可靠、稳定、能经得起热循环、焊接、潮湿环境和长期使用考验的复合结构。对于很多陶瓷基片、陶瓷封装件、氧化铝陶瓷、氮化铝陶瓷、陶瓷电路板、陶瓷基座来说，镀金往往不是单独存在的，它前面通常还有金属化、种子层、阻挡层或镀镍等步骤。金层的存在，是建立在前序层已经把附着基础打好的前提之上的。

所以，真正理解陶瓷芯片镀金，首先要明白一件事：它不是单纯的“装饰性镀层”，而是陶瓷材料向功能化电子界面转换的一部分。没有这个转化，陶瓷再稳定，也只是绝缘材料;有了合理的金属化和镀金处理，它才可能成为电子连接体系中的可靠节点。

二、为什么很多陶瓷芯片最后会选择镀金，而不是别的表面处理

在电子制造里，可选的表面处理并不只有金。银、镍、锡、钯，甚至复合镀层，都可能出现在不同产品上。那么，为什么很多陶瓷芯片最终还是要走到“镀金”这一步?

原因主要集中在几个方面。

第一，是金的化学稳定性。金最显著的优势之一，就是不容易氧化。对于需要长期暴露在空气中、后续还要进行焊接、键合、压接或高频信号传输的陶瓷芯片来说，表面一旦氧化，就会直接影响接触性能和工艺稳定性。金层能在很大程度上避免这种问题，让芯片在储存、转运和装配过程中保持更稳定的表面状态。

第二，是金层优良的导电和接触性能。很多陶瓷芯片并不只是做支撑件，而是承担电极、导线连接、微波通路或高精度信号传输界面的角色。在这种情况下，表面电阻稳定、接触电阻低、性能不随时间明显衰减，就显得非常重要。金在这方面的表现通常比较稳定，尤其适合高可靠电子器件。

第三，是可焊性和键合性。陶瓷芯片常见于需要金丝键合、焊料焊接、热压连接等场合，金层对这些后续工艺非常友好。比如在一些微波器件、功率模块、传感器封装和气密封装中，金层往往直接关系到后续封装是否顺利、焊点是否可靠。

第四，是长期环境适应性。电子产品并不是只在理想环境下工作，它们可能面对温差、湿气、腐蚀气氛、长时间通电和反复热冲击。镀金虽然成本高，但在很多高可靠应用中，它往往比更便宜的表面处理更让人放心。

三、陶瓷芯片镀金前，为什么往往还要经过金属化和过渡层处理

这是因为陶瓷本身不是天然适合直接承受镀金层的基材。它和金之间缺乏理想的直接附着关系，如果没有中间层作为桥梁，金层即便沉积上去了，后续也可能出现附着不牢、起皮、脱层、热冲击后开裂等问题。为了解决这个问题，行业里通常会先在陶瓷表面形成一层金属化结构，让陶瓷从“绝缘非金属表面”变成“可继续构建镀层体系的功能表面”。

这个金属化过程，根据材料和产品不同，方法也会不同。常见的做法包括厚膜金属化、薄膜沉积、溅射、蒸镀、化学镀前处理等。其核心目标只有一个：让陶瓷表面先有一层稳定、附着力足够、可继续生长金属层的底层结构。

在这之后，很多产品还会加镍层。镍在这里常常扮演过渡层和阻挡层的角色。它一方面能提高整体附着力和硬度，另一方面还能阻止底层金属向表面迁移，影响金层性能。也正因为这样，很多陶瓷芯片真正成熟的表面结构，不是单一“陶瓷+金”，而更像“陶瓷+金属化层+镍层+金层”的多层体系。

这个逻辑一旦理解了，就会明白为什么有些陶瓷芯片镀金看起来只是薄薄一层，背后却牵涉到很多道工艺控制。表面金层只是最后能看到的一层，真正撑住它性能的，是前面那几层看不见但不能出错的基础结构。

四、陶瓷芯片镀金常见的工艺路线，重点不只是“镀”，而是“控制”

说起工艺路线，很多外行容易把“镀金”理解成把零件放进镀槽里处理一下就结束。实际上，陶瓷芯片镀金的工艺节奏比想象中要细得多，而且每一步都可能影响最终品质。

首先是基材准备。陶瓷芯片进入电镀或化学镀之前，表面必须足够干净、均匀，不能残留油污、粉尘、烧结残渣或加工污染。这一步如果处理不好，后面再精细的镀层参数也很难补救，因为附着问题通常从这里就埋下了隐患。

接着是金属化或前导电层形成。对于不具备直接电镀条件的陶瓷芯片，这一步非常关键。不同产品会根据设计要求采用不同的金属化方案，目的是让表面进入可继续沉积的状态。

然后是镀镍或其他中间层。这个阶段的重点不是简单堆厚度，而是控制均匀性、致密性和附着力。镍层太薄，阻挡作用不足;太厚则可能带来应力问题，影响后面金层表现。

最后才是镀金。金层厚度、纯度、沉积速度、表面均匀性、边缘覆盖能力，都会影响成品质量。不同应用对金层要求也不同，有些更看重焊接性，有些更看重耐腐蚀性，有些则对接触电阻更敏感，所以工艺窗口并不是固定不变的。

而在全部工艺结束后，还要做清洗、烘干、外观检测、厚度检测、附着力验证、焊接测试、键合测试，甚至热冲击、耐湿热、盐雾等可靠性验证。也就是说，陶瓷芯片镀金的难点，并不只是能不能把金层做出来，而是在批量状态下能不能把每一片都控制得差不多。

真正成熟的工艺不是某一层特别亮，而是整个流程从头到尾都能稳定复制。

五、陶瓷芯片镀金主要用在哪些领域，为什么这些行业离不开它

如果只从生活经验看，“陶瓷芯片镀金”好像离普通人很远。可在电子工业里，它其实出现在很多关键场景中，只不过平时不容易被直接看到。

首先是电子封装领域。许多高可靠封装件、陶瓷外壳、陶瓷基板、陶瓷管壳、电路基片都需要金表面，以便后续焊接、封盖、引线连接或金丝键合。这类应用中，金层往往直接关系到封装是否可靠。

其次是功率器件和模块领域。像部分功率陶瓷基板、散热陶瓷片、高导热陶瓷芯片，在高电流和高温环境下使用，对连接界面稳定性要求很高。镀金能帮助后续焊接更稳定，也能提升长期使用中的抗氧化能力。

再一个是传感器和精密器件。很多传感器、微电子器件、微波部件和射频模块中，陶瓷芯片不仅是结构件，还承担信号和连接功能。这类产品往往对表面接触质量非常敏感，镀金就变得很常见。

还有航空航天、军工电子、医疗电子、高端通信等领域。越是要求可靠性高、维护成本高、失败代价大的行业，越愿意在陶瓷芯片表面处理上投入更多工艺控制。原因很现实：前端把表面处理做好，后面很多看似偶发的失效问题，其实都能少掉。

所以，陶瓷芯片镀金不是一个“小众装饰工艺”，而是一项在高可靠电子制造中反复被验证过的关键工艺选择。

六、很多人关心的“金层厚度”，其实不能只看数字

谈到镀金，几乎一定会有人问：金层厚一点是不是更好?这个问题看似简单，其实非常容易被理解偏。因为对于陶瓷芯片镀金来说，金层厚度当然重要，但它绝不是一个单独拿出来越厚越高级的指标。

先说为什么厚度重要。金层太薄，可能无法形成足够稳定的表面保护，后续储存、焊接、键合或接触过程中容易暴露出底层影响;同时薄层在耐磨、耐腐蚀方面也可能不够理想。可如果一味追求厚金层，也不是没有问题。成本一定会上升不说，过厚的镀层在某些场景下还可能带来应力、尺寸控制或焊接界面变化等问题。

更重要的是，厚度只是金层质量的一个维度，不是全部。金层均匀不均匀、边缘覆盖好不好、孔位和角部有没有薄弱区、表面有没有针孔、底层镍层是否稳定，这些都同样重要。一个厚度看似达标但局部不均匀的金层，实际使用中未必比一个厚度略薄但工艺更稳定的金层更可靠。

所以，企业在判断陶瓷芯片镀金质量时，不能只盯着“几微米”这个数字，而要放到产品用途里去看。做焊接的、做键合的、做导电接触的、做长期防护的，对金层要求都可能不完全一样。厚度要合理，更要匹配用途。

七、陶瓷芯片镀金最容易出问题的地方，往往不是表面“好不好看”

外行在看镀金件时，往往先看颜色亮不亮、表面均不均匀。可对于陶瓷芯片镀金来说，真正决定质量的往往不是外观层面，而是那些肉眼不容易直接判断的地方。

一个常见问题是附着力不足。表面看起来没问题，后续焊接、热冲击或机械应力一上来，金层就可能出现剥离、起泡或者边缘脱层。这类问题通常追根到底，往往和前处理、金属化层质量或中间层控制有关。

另一个问题是局部镀层不均。陶瓷芯片尺寸往往小，边角、焊盘、通孔、异形区域对镀层均匀性要求更高。如果局部覆盖不到位，后面焊接或接触时就容易出现不稳定。

还有针孔、杂质、表面污染等问题。金层再稳定，也怕底层控制不好。一旦镀层致密性不足，环境中的水汽、杂质或氧化影响就可能慢慢从薄弱点进入，后期可靠性会下降。

另外，陶瓷芯片镀金还经常与后续工艺相连，比如金丝球焊、锡焊、共晶焊接、导电胶粘接等。也就是说，有些问题在镀金完成时看不出来，要到后续工序才会暴露出来。这也是为什么真正专业的供应商不会只做外观检验，而是会结合后续用途去做焊接性和键合性验证。

所以，陶瓷芯片镀金最怕的，不是表面稍微暗一点，而是“看上去没问题，用起来才出问题”。能不能把这种风险提前压下去，才是真正的技术水平。

八、企业在选择陶瓷芯片镀金加工方案时，最该看什么

对有实际需求的企业来说，最重要的问题往往不是原理，而是怎么选加工方、怎么判断工艺能力。这里最容易踩的坑，就是只比价格，或者只看对方说“我们能做镀金”。

首先要看对方有没有做过类似产品。陶瓷芯片和普通五金件、装饰件、连接端子不一样，它尺寸小、附着要求高、后续应用更敏感。如果加工厂没有接触过陶瓷类电子件，即使会做一般电镀，也未必能把控住这类产品的细节。

其次要看工艺链是否完整。陶瓷芯片镀金不是只看最后一道金层，前面金属化、活化、镀镍、中间清洗等环节都很关键。能不能提供清晰的工艺逻辑，能不能解释附着和可靠性从哪里保证，这比单纯一句“我们镀层很亮”更有意义。

再者，要看检测能力。有没有厚度检测、附着力测试、焊接性验证、键合验证、环境可靠性评估能力，这些决定了供应商是在“做表面”，还是在“做性能”。

最后，还要看对应用的理解。真正成熟的加工方不会只问你要不要镀金，而会先问你的芯片是什么材质、后面怎么焊、有没有键合要求、工作环境是什么、你更关注哪项指标。因为只有把这些问题问清楚，工艺方案才可能真正适配。

说到底，陶瓷芯片镀金不是一个靠表面样品就能完全判断的工艺，企业选供应商时，既要看结果，也要看过程。

九、从行业发展来看，陶瓷芯片镀金未来会越来越强调“稳定复制能力”

随着电子器件朝着小型化、高功率、高频化和高可靠方向发展，陶瓷芯片镀金这项工艺也在变得越来越“细”。过去可能更多关注“能不能做出来”，而现在越来越强调“能不能一批一批稳定地做出来”。

这背后有几个趋势。一个是产品更小，结构更细，对边角覆盖、局部厚度和尺寸一致性要求更高。另一个是应用环境更苛刻，像高温、高湿、高频、高电流这些场景，对镀层长期表现提出了更高要求。再一个是封装和组装自动化程度越来越高，表面一致性不好，后续自动焊接和装配环节就容易掉链子。

所以，未来陶瓷芯片镀金不会只是一个“表面处理环节”，而会越来越像电子制造体系里的关键基础工艺。谁能把这件事做得更稳定、更可控、更能匹配后续应用，谁就更有竞争力。

而对使用方来说，判断陶瓷芯片镀金好不好，也会从“这层金亮不亮”转向“这层金在整个产品生命周期里能不能一直稳定工作”。这个变化，其实也说明行业正在变得更成熟。

十、真正理解陶瓷芯片镀金，关键不是看到“金”，而是看到它背后的连接价值

很多时候，人们一听“镀金”，很容易把注意力集中在“贵不贵”“是不是高端”“是不是只是为了防氧化”上。但如果把视角拉开一点，会发现陶瓷芯片镀金真正的价值，并不只是多了一层金，而是它让陶瓷这种原本偏绝缘、偏结构型的材料，进入了可连接、可焊接、可封装、可长期工作的电子系统中。

它解决的是连接问题。解决的是表面长期稳定问题。解决的是后续工艺能不能顺利展开的问题。更进一步说，它还在一定程度上决定了器件能不能经得起环境变化、工艺冲击和使用时间的考验。

所以，陶瓷芯片镀金真正要看的，从来不是“这层金有多贵”，而是“这层金值不值得”。对于高可靠器件来说，这个答案通常是明确的。因为一旦连接界面不稳定，后面整个器件的功能就可能受到影响。相比之下，前期把镀金层做好，反而是更省成本的做法。
