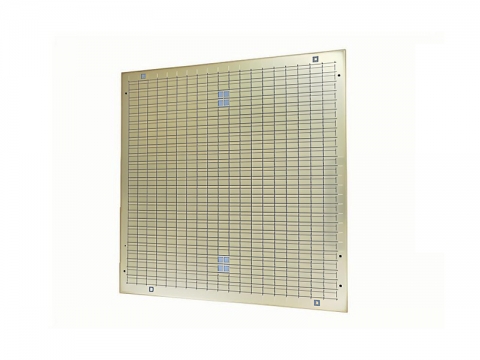

在精密电子、微波通信和传感器等领域，如何在绝缘性优良的氧化铝陶瓷片表面获得高导电性、耐腐蚀的金属层，是提升器件性能的重要环节。那么，氧化铝陶瓷片镀金的工艺原理、关键技术点和应用价值分别是什么?下面将从基础特性、工艺流程、性能优势到应用实例，全面展开介绍。

一、氧化铝陶瓷片的特点

氧化铝(Al₂O₃)陶瓷是一种高硬度、高耐磨、耐高温、绝缘性良好的工程陶瓷材料。

其典型优势包括：

机械强度高：硬度可达莫氏9级，耐磨性优异

绝缘性能好：介电常数稳定，耐高压性能强

耐高温性能优良：在高温环境下仍能保持结构稳定

化学稳定性高：耐酸碱腐蚀，不易被氧化

但由于其表面为化学惰性氧化物层，直接进行金属镀覆难度较大，需要通过专门的表面处理工艺来实现牢固结合。

二、为什么要对氧化铝陶瓷片镀金

提升导电性

氧化铝本身为绝缘材料，通过镀金可在表面形成高导电层，满足电子电路需求。

提高焊接性

金层表面可直接进行锡焊、金丝球焊等连接工艺。

耐腐蚀和抗氧化

金的化学性质稳定，不易被氧化或腐蚀，延长使用寿命。

改善信号传输性能

在高频或微波应用中，金镀层可降低信号损耗，提升传输效率。

增强美观度和识别性

金色表面在高端电子元器件中具备良好的识别度和品牌特征。

三、氧化铝陶瓷片镀金的主要工艺流程

氧化铝陶瓷片镀金可采用真空溅射、电镀或化学镀等方法，不同方法的工艺流程略有差异，但核心步骤包括：

1. 表面预处理

清洗去污：超声波清洗去除表面油污和微粒

粗化处理：喷砂或化学蚀刻提高表面粗糙度，增加结合力

活化处理：通过化学溶液引入催化层，为后续金属沉积提供活性位点

2. 中间层沉积

由于金与陶瓷的直接结合力有限，通常先镀一层过渡金属层(如钛、钼、钨或镍)：

钛/钼层：提高附着力

镍层：增强耐磨性并提供良好的焊接性能

3. 镀金层沉积

真空溅射镀金：适合薄膜电路和微电子封装，镀层致密且均匀

化学镀金：无需外加电源，适合复杂形状

电镀金：需有导电底层，适合大批量生产，金层厚度可控

4. 后处理

清洗去除镀液残留

烘干或热处理稳定镀层性能

表面质量检测(厚度、附着力、导电性)

四、工艺控制要点

表面洁净度

任意油污或微尘都会影响镀层附着力

中间层选择与厚度

过渡层过薄会降低附着力，过厚则可能增加应力

镀金厚度控制

高频电路一般要求0.52 μm，连接焊接面则需35 μm

温度与pH

化学镀需严格控制温度与pH值以防止沉积不均

应力与翘曲

对薄型陶瓷片要防止因应力导致变形

五、镀金层的性能特点

高导电率：接近纯金本征性能

优异的焊接性能：与锡、金丝等材料结合牢固

耐磨性好：经过适当工艺控制可提升表面硬度

耐高温：可在较高温度下保持性能稳定

表面致密性强：有效隔绝环境对陶瓷基体的侵蚀

六、应用领域

微电子封装

芯片基板、引线框架

射频与微波器件

天线馈电板、波导衬板

传感器基板

压力、温湿度、气体传感器的电极层

医疗器械

需耐腐蚀、稳定传导信号的植入式或监测元件

高端电接触元件

继电器触点、精密连接器

七、常见问题与解决方法

镀层脱落

→ 检查表面活化步骤是否充分，或更换中间层材料

镀层发暗

→ 镀液污染或沉积速率过快

镀层厚度不均

→ 工件摆放不合理或溅射方向不均

焊接困难

→ 金层表面氧化或厚度不足

氧化铝陶瓷片镀金是将陶瓷绝缘特性与金属导电性能结合的重要手段。在电子封装、高频通信和精密传感等领域，它不仅提升了器件性能，也延长了使用寿命。通过合理的工艺设计与严格的质量控制，可以让镀金陶瓷件在苛刻环境中依然保持稳定表现。
