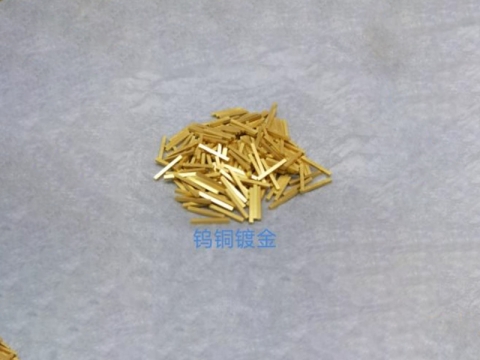

钨铜这种材料又硬又“难伺候”，为什么还要在它表面做镀金?更现实的问题是：同样叫“钨铜镀金”，有的镀层致密牢靠、导电稳定，有的却容易起皮、发花、针孔多，甚至用一段时间就变色。钨铜镀金到底难在哪里?该走什么工艺路线?厚度和底镀怎么选?

1. 钨铜是什么材料：它“优点很多”，但也很难镀

钨铜(W-Cu)一般是钨与铜的复合材料，常见形态是烧结或渗铜结构。它兼具两类特性：

钨的高熔点、高硬度、抗烧蚀、耐高温

铜的导热、导电能力

所以钨铜经常出现在对“热+电+耐冲击”要求高的地方，比如：

电火花加工电极(EDM)：耐烧蚀、形变小

高功率散热与封装部件：热导好、稳定性强

开关触头、电弧环境零件：抗熔焊、耐磨耗

真空/高温电接触场景：要求材料稳定、导电可靠

但镀层角度看，钨铜也带来挑战：它不是单一金属，表面可能存在多相结构、孔隙、微裂纹、不同相的电化学差异。这会直接影响镀层的结合力与致密性。

2. 为什么要在钨铜上镀金：不只是“看起来金”

在工业里，钨铜镀金通常不是为了装饰，更多是为了功能：

2.1 降低接触电阻，提升接触稳定性

金不容易氧化，表面接触更稳定，尤其在微电流、低电压接触或对信号敏感的场景，镀金能显著减少接触不良的概率。

2.2 抗腐蚀与抗污染

一些钨铜件会接触潮湿空气、盐雾、汗液或含硫环境，表面若裸露，容易出现污染膜或腐蚀产物。镀金能起到“保护层”作用。

2.3 改善焊接或键合相关性能(视具体工艺体系)

某些装联工艺(如特定焊接、贴装、键合)对表面活性与可焊性更敏感，合理的表面处理体系能提高工艺窗口。

2.4 作为后续镀层/涂层的功能表面

有些场景把金层作为最终接触面，或作为复合表面体系的一部分，让性能更可控。

一句话：钨铜负责“扛热扛电扛冲击”，镀金负责“让表面更可靠、更稳定”。

3. 钨铜镀金难点在哪里：问题往往不出在“镀金槽”

很多镀金失败案例，真正的锅并不在镀金那一步，而是出在前处理和底层体系。钨铜镀金常见难点主要有四个：

3.1 表面多相与孔隙：镀层容易“吃进去”或形成针孔

钨铜可能存在微孔、渗铜结构的不均匀区，电镀时溶液容易渗入，导致：

镀层表面针孔、麻点

局部镀不上或镀层疏松

后续清洗不彻底，残液引发变色腐蚀

3.2 钨相“难活化”：附着力容易出问题

钨相化学稳定，表面活化难度比铜大，前处理稍有偏差就可能出现：

镀层结合力差、起皮

局部“浮镀”或边角脱层

3.3 铜相易氧化、易污染：前处理洁净度要求高

铜相如果氧化膜没去干净、或残油残蜡，镀层同样会不牢、发花、粗糙。

3.4 电化学差异导致厚度不均

不同相导电与反应活性不同，电场分布叠加后，容易出现局部过镀、边角堆积、凹位偏薄等问题。

所以钨铜镀金想做稳定，必须把“表面状态”控制住：孔隙处理、活化路线、底镀阻挡与整平，往往比“镀金厚度”更关键。

4. 常见工艺路线：从“能镀上”到“能用久”，差在底层体系

4.1 机械预处理：把表面“做成适合镀”的状态

精磨/喷砂/抛光：控制粗糙度与表面缺陷

去除烧结残留、氧化层与加工残渣

对孔隙与微缺陷做预控制(必要时)

这一步决定后续外观与镀层均匀性。很多针孔问题，起点就在这里。

4.2 化学前处理：除油、微蚀、活化

钨铜常见会经历：

除油(重点：蜡、切削液残留)

微蚀/去氧化(让表面更新鲜、更可反应)

活化(给后续底镀创造“抓地力”)

关键点是“不过度也不不足”：

过度会让表面变粗、孔隙更明显

不足会导致结合力差、局部不沉积

4.3 打底层：为什么多数钨铜镀金要先镀镍/镀铜

对钨铜来说，底层的作用往往是“救命”的：

镀镍(常见)：做阻挡层与增强层，提高结合力和耐腐蚀，减少基材元素扩散

镀铜(视情况)：改善整平性、填平细微缺陷、提升外观

特殊打底：面对难镀表面，有时需要更“抓附”的底层策略

如果你只要求“镀金”，但不说明底镀体系，供应商可能给出不同方案，结果就是品质差异巨大、价格差异也大。

4.4 镀金：软金还是硬金?取决于使用场景

做接触面且有摩擦/插拔：更偏向硬金体系，提高耐磨寿命

更强调导电、摩擦少：软金可能更合适

只需局部性能：优先考虑选择性镀金，控制成本

镀金阶段要控制：电流密度、温度、搅拌、过滤、溶液维护。钨铜零件形状复杂时，挂具与屏蔽也很关键，否则厚度很难均匀。

4.5 后处理：清洗、干燥、封闭与防变色

钨铜的孔隙结构更容易“藏液”，所以后处理要更严格：

多级清洗，避免残盐残液

充分干燥，减少缝隙腐蚀

需要时做封闭/防变色处理(多见于装饰或严苛环境)

5. 厚度怎么提：别只给一个数字，要写清“功能要求”

钨铜镀金的厚度选择，必须和用途绑定，否则要么浪费成本，要么不耐用。你可以按用途写需求：

5.1 高可靠接触面(触点、端子、导电连接)

关注点：接触电阻稳定、耐磨、耐腐蚀、寿命。

建议在需求中写清：是否摩擦、是否插拔次数、是否盐雾/湿热环境、是否要测接触电阻。

5.2 高温或电弧/烧蚀相关场景

关注点：表面稳定性与失效模式。

很多此类场景，金层不是越厚越好，更重要是底层体系与整体结构设计。

5.3 装联/焊接相关

关注点：可焊性窗口、储存后可焊性、焊点可靠性。

建议写清：使用的焊接方式、是否回流、是否要做可焊性测试。

5.4 仅防氧化或外观要求

关注点：颜色一致性、抗变色、耐汗耐腐蚀。

此时“底镀+封闭”往往比金层厚度更决定寿命。

6. 常见缺陷与快速定位：看到问题先从哪查

6.1 起皮/脱层

优先排查：除油与活化、底镀结合力、挂具导电接触是否稳定、是否存在局部过烧。

6.2 针孔/麻点

优先排查：基材孔隙与表面缺陷、过滤与溶液清洁度、气泡附着、前处理残留污染。

6.3 发花/色差

优先排查：前处理一致性、底层厚度均匀性、溶液维护、清洗干燥是否彻底。

6.4 厚度不均(边厚中薄、凹位偏薄)

优先排查：挂具设计、屏蔽策略、工件摆放密度、电流密度设定与搅拌方式。

钨铜镀金很多时候不是“配方不行”，而是“工装与过程控制”不够细。

钨铜镀金不是普通金属镀金的简单套用。它的难点在于材料多相、孔隙与活化差异，因此更依赖：前处理洁净度、底镀体系匹配、挂具与电场控制、后处理去残留。只盯“镀金厚度”很容易走偏;把体系、用途与验收串起来，才更容易做出稳定批量。
