为什么钨铜材料在高端电子、航空航天、军工领域被广泛采用?

为什么这些关键部件的表面往往还要再镀上一层金?

钨铜与镀金的结合，不仅是表面处理的艺术，更是性能提升的科学。

本文将从材料特性、镀金原理、工艺流程、性能优势、应用领域、技术难点与未来趋势等方面，系统解析“钨铜镀金”这一高性能复合工艺。

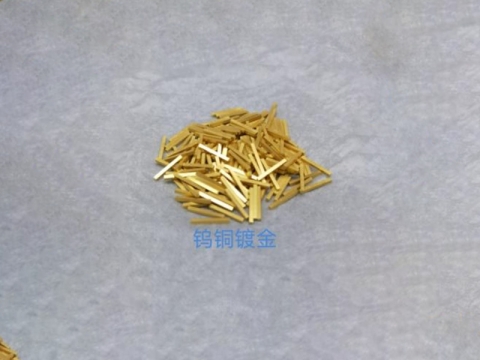

一、什么是钨铜镀金?

钨铜镀金(W-Cu Au-plating)是指在钨铜合金表面通过电镀工艺覆盖一层金膜，使其在保持高强度、高导热、高耐磨的基础上，进一步提升导电性、抗氧化性与化学稳定性。

钨铜材料本身是钨(W)和铜(Cu)的复合合金——钨提供高熔点与高硬度，铜提供良好的导电导热性能。

两者结合形成了一种兼具高导热、高密度、高耐弧性的复合材料。

在其表面再镀金后，能显著改善：

接触电阻

抗腐蚀性能

高温抗氧化能力

焊接润湿性与导通可靠性

这使“钨铜镀金”成为高端电触点、微波器件、航天连接件等关键部件的理想选择。

二、钨铜材料的基础特性

钨铜合金不是简单的金属混合物，而是典型的渗透复合材料。其制造过程通常为：

将钨粉烧结成多孔骨架 → 以真空或压力浸渗铜 → 冷却后形成致密复合结构。

材料特征：

高熔点与高强度(钨基)：钨熔点高达3410℃，提供优异的高温机械强度。

高导热与导电性(铜基)：铜的导热率约为400W/m·K，使合金整体具备出色散热性能。

热膨胀系数可控：通过调节钨、铜比例，可使热膨胀系数与半导体材料(如Si、GaAs)匹配。

耐电弧与耐磨性能优异：高温下不易变形、不氧化。

典型成分比例：W含量70%～90%，其余为Cu。

比例不同，性能侧重点不同——钨高则耐热耐磨强，铜高则导热导电更佳。

三、为何要在钨铜上镀金?

虽然钨铜性能优越，但它表面仍存在一些限制：

钨氧化后表面易生成氧化膜，影响导电接触;

铜易腐蚀、迁移、变色;

合金表面化学稳定性差，不利于微焊或键合。

因此，为了满足高端应用的苛刻要求，通常在其表面加镀金层。

镀金的主要目的：

提升电接触性能：金层导电性优异，能降低接触电阻，改善微电流传导效率。

防止氧化与腐蚀：金具有极高的化学惰性，长期暴露于空气中不变色、不氧化。

改善焊接与键合性能：镀金层表面润湿性好，利于焊料或金丝键合。

增强美观与识别性：在高端仪器中，金层不仅功能性强，也具有良好的装饰效果。

四、钨铜镀金的工艺流程

由于钨铜为两相复合结构，直接镀金会出现镀层附着不良或空洞脱落，因此必须采用多层预处理与分层镀工艺。

1. 表面预处理

机械抛光或喷砂：去除表面氧化皮与杂质。

化学除油与活化：通过碱洗、酸洗去除油污与氧化层。

粗化与中间层镀底：采用镍或钴打底，增强金层结合力。

2. 镀底层

镍打底层(3–5μm)：提供致密屏障层，防止铜向上扩散。

钴或钯镀底层(可选)：用于提升附着力与硬度。

3. 镀金层

电镀法：最常见，电流密度1–3A/dm²，温度约55℃，时间根据厚度控制。

化学镀法(无电金)：用于复杂形状或盲孔部件，可实现均匀镀层。

4. 后处理

热处理：促进界面扩散结合。

清洗与烘干：防止残液腐蚀金层。

检测：厚度测试、附着力试验、盐雾/湿热老化试验等。

镀金厚度

一般为 0.3μm–3μm，视用途而定。

电触点要求高耐磨时厚度可达5μm以上。

五、钨铜镀金后的性能优势

高可靠性电接触

金层电阻低，接触面稳定，不会因环境变化而产生电化学腐蚀。

优异的热导散热性能

金层虽薄，但不影响整体导热，仍保持钨铜原有高导热性。

抗氧化与耐腐蚀

金层的化学惰性可保护基体在高温、高湿、高盐环境中长期稳定工作。

可焊性与键合性提升

金表面易润湿，可直接进行金丝键合、钎焊或微焊，无需额外助焊剂。

外观平整、美观耐久

金层致密光亮，耐磨性高，不易划伤或褪色，适合精密器件外露部件。

六、典型应用领域

电子与微波器件

用于射频连接器、波导器件、微波封装基座，保证信号低损耗传输。

航空航天与军工装备

用于导弹引信、电源接头、航电系统中的高可靠电触点与结构件。

半导体封装材料

钨铜镀金基板用于功率芯片的热沉和封装壳体，保证热与电的双重稳定。

精密仪表与医疗设备

用于传感器外壳、电极、接插件等，要求耐腐蚀与生物相容性。

电焊与放电电极

镀金表层提高电弧稳定性与电极寿命，在精密放电加工中应用广泛。

七、技术难点与解决对策

附着力问题

钨表面惰性高、铜易氧化，导致镀层易脱落。

解决方案：采用中间镍/钯过渡层，严格控制表面活化时间与温度。

镀层孔隙与针孔

复合材料界面差异大，易产生微孔。

解决方案：提高电镀均匀性，优化搅拌速度与电流密度。

金层扩散与变色

长期高温下铜会向金层迁移导致变色。

解决方案：增加镍屏障层厚度，控制退火温度。

厚镀层应力与开裂

厚度过大会产生内应力。

解决方案：采用分段电镀与多次中和处理，释放内应力。
