电镀金加工厂家到底能提供怎样的服务?为什么有的产品镀金后光泽稳定、耐磨耐蚀,而有的却容易褪色、掉层?面对市场上众多厂家,企业该如何甄别实力,确保工艺品质与交期稳定?
一、什么是电镀金?为什么要找专业厂家
电镀金,顾名思义,就是在基材(金属、塑料等)表面通过电化学方法沉积一层金或金合金涂层。其目的并不仅仅是“美观”——
防腐蚀:金本身化学惰性高,能有效抵御氧化、硫化。
导电导热:在电子电气零部件上,镀金层保证低接触电阻与稳定的信号传输。
耐磨耐用:硬金电镀工艺能显著延长端子、触点、连接器的使用寿命。
美观装饰:在首饰、工艺品、钟表等领域,金层赋予产品持久光泽与档次感。
因此,电镀金不是单纯的“镀层”,而是性能+工艺+品质控制的综合成果,这就对厂家提出了更高要求。
二、电镀金加工厂家的服务范围
电子电气类镀金
PCB镀金(沉金/硬金/软金工艺)
连接器端子镀金

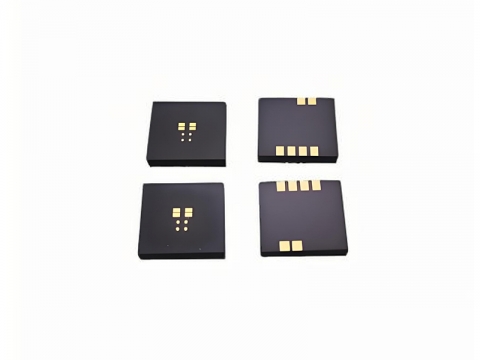

芯片引脚、电触点镀金
首饰与工艺品镀金
饰品、手表零件
工艺礼品
仪器仪表装饰件
工业零件镀金
光纤通信元件
航空航天零部件
医疗器械接触面
定制化加工
不同厚度金层(0.05–5μm)
合金配比(硬金、钯镍金、钴金)
表面处理(光亮金、雾面金、局部电镀)
三、评价一家电镀金加工厂的核心维度
资质与合规
是否具备环保批文(电镀废水、废气处理能力);
ISO9001/ISO14001/ROHS/REACH等质量与环保认证;
行业特殊资质(军工、医疗、航空航天)。
工艺能力
镀层厚度可控性(是否能达到±0.01μm级别);
表面均匀性与孔隙率控制;
是否具备选择性局部电镀、滚镀、挂镀、连续镀等多种工艺。
检测与质量保证
镀层厚度测试(XRF荧光光谱);
附着力测试(剥离、热冲击);
盐雾、硫化、湿热等加速耐蚀试验;
接触电阻、摩擦寿命测试。
产能与交期
是否具备批量生产线与小批量打样线;
工艺切换效率,能否快速响应不同订单;
月产能、平均交货周期。
成本与回收机制
电镀金属于贵金属加工,厂家是否有金盐回收机制;
报价是否清晰区分“工费+金耗+损耗”;
是否提供贵金属结算透明化方案。
四、常见电镀金工艺解析
硬金电镀
添加钴或镍元素,提高硬度和耐磨性;
常用于连接器端子、按键触点。
软金电镀
延展性好,适合超声焊、线键合;
多用于IC封装、半导体工艺。
沉金工艺
无电流化学沉积,厚度均匀;
PCB表面处理常见方式。
局部电镀
只在关键接触面镀金,降低成本;
适合高精度小零件。
五、行业应用举例
通信与电子:5G基站、智能手机、汽车电子,要求高频信号传输稳定。
医疗器械:探头、导电片、接触电极,要求生物相容性和耐腐蚀性。
航天军工:卫星组件、雷达触点,要求耐极端环境。
奢侈品与饰品:手表、珠宝,强调光泽、耐磨和色泽稳定性。
六、选择电镀金加工厂家的实操建议
实地考察:看设备规模、废水处理系统、实验室检测能力。
打样验证:先小批量测试镀层厚度、附着力与耐磨寿命。
比价但不唯价:低价往往伴随金层不足或后期褪色风险。
重视售后与质检:厂家是否提供检测报告与批次追溯。
看口碑与客户群体:长期为电子、医疗、航天类企业供货的厂家,往往工艺更成熟。
七、未来趋势:电镀金加工行业的升级方向
环保合规升级:废水零排放、金盐循环利用成为硬指标。
自动化与数字化:智能电镀线、在线厚度监测系统提升良率。
成本优化:局部电镀、超薄金层+钯镍合金替代,降低贵金属消耗。
应用延伸:新能源车、氢能、光伏等新兴行业对镀金零件需求逐渐增加。
电镀金加工厂家不仅仅是“表面镀一层金”,而是要综合考虑工艺能力、检测水平、环保资质、成本透明度与行业经验。一个真正靠谱的厂家,能让产品在耐用性、稳定性和美观度上实现质的提升,同时帮助企业降低长期隐性成本。
选择合适的电镀金加工合作伙伴,就是为产品质量和品牌口碑买一份“稳妥保险”。
