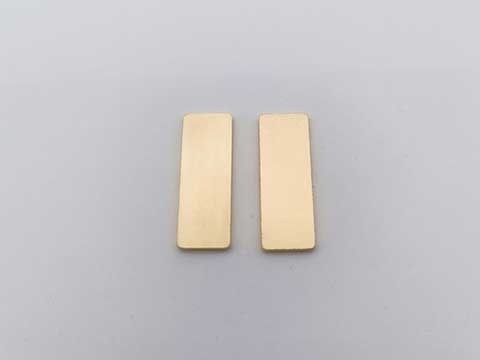

你有没有遇到过这种纠结：同样是连接器、端子、触点或PCB焊盘，一款标注“镀金”，价格就明显更高——它到底贵在“好看”，还是确实能让产品更可靠?所谓镀金电子元器件，本质是通过电镀、化学镀等工艺在器件表面覆上一层金或金合金镀层，用来提升导电接触稳定性、抗氧化能力和长期可靠性。看似薄薄一层金，背后牵扯的却是材料、工艺、使用环境与成本平衡。

1)什么是镀金电子元器件：镀层不是装饰，是“功能层”

镀金在电子行业里通常不是为了外观，而是为了实现更稳定的电气连接与更低的故障率。常见的镀金对象包括：

连接器触点：板对板、线对板、FPC、USB/Type-C、射频同轴等

继电器/开关触点：轻载信号触点尤其常见

IC封装与引脚：部分封装引脚、引线框架相关结构

PCB焊盘/金手指：边缘连接器、插拔区域、按键接触区域

测试点与探针接触面：工装频繁接触、要求接触电阻稳定

金的关键优势在于：化学性质稳定，不容易形成氧化膜。对“靠接触导通”的器件来说，表面状态决定了接触电阻、噪声、失效率和寿命。

2)为什么要镀金：解决的其实是“接触可靠性”问题

镀金带来的价值，主要体现在以下几类场景：

抗氧化、抗硫化

许多金属表面会氧化、硫化，形成薄膜后接触电阻上升，轻则信号衰减，重则间歇性断路。金稳定，能显著降低这类风险。

接触电阻更稳定

在微小电流、弱信号场景(比如传感器、音频、射频、医疗信号)，电阻波动会引入噪声或误判。镀金触点的接触状态更可控。

插拔寿命更好(前提是工艺到位)

经常插拔的连接器，表面磨损是常态。合理的镀金厚度与底镀层设计，可延缓磨穿和腐蚀暴露。

可焊性与工艺窗口(针对PCB表面处理)

PCB“金”不只一种：沉金、硬金、软金、化学镀镍金等。目的可能是可焊性、耐磨性或可靠性，不同“金”用途差别很大。

一句话总结：镀金不是万能增益，而是为“长期稳定接触”付费。

3)镀金都一样吗?先分清“硬金、软金、沉金、镀金引脚”

很多人一听“镀金”就默认同一种东西，实际上差异很大：

硬金(Hard Gold)

常用于“金手指/插拔区域/耐磨触点”。通常是在镍底上电镀金，金层硬度更高，耐磨性好，适合高插拔次数。

软金(Soft Gold)

常用于键合(如金线键合)相关表面或对焊接/键合工艺更友好的场合。软金更“纯”，更利于键合，但耐磨性不如硬金。

沉金(ENIG，化学镀镍浸金)

PCB表面处理常见方案之一，优点是平整、可焊性好、适合细间距器件。它更多是“焊接与表面保护”诉求，不等同于耐磨插拔用的硬金。

器件引脚镀金/镀锡/镀镍

引脚表面处理会影响可焊性、储存寿命与焊点可靠性。镀金通常更耐储存，但成本更高、工艺要求更严格。

所以你在写文案或做选型时，建议别只写“镀金”，最好写清：用于触点耐磨?用于可焊性?用于抗腐蚀?是哪种工艺体系?

4)哪些行业更偏爱镀金器件：不是“高端才用”，而是“故障成本高才用”

镀金元器件常见于这些对可靠性敏感的领域：

汽车电子：振动、温差、湿热、盐雾环境下，接触可靠性非常关键

通信与射频：插损、驻波、接触电阻波动都会影响性能

医疗设备：信号稳定性、长期可靠性要求高

工业控制与仪器仪表：现场环境复杂，停机成本高

航天/军工：极端环境与长周期可靠性需求

高端消费电子：高密度连接、频繁插拔、空间受限

是否“必须镀金”的判断逻辑很简单：一旦接触失效的代价大，镀金就更划算。

5)选型怎么选：别只盯“金厚”，要看“底层”和“环境”

镀金选型最常见的误区是只问“镀金多少uʺ(微英寸)/多少微米”。实际上，真正决定寿命与可靠性的，往往是下面几个因素：

底镀层(通常是镍)是否规范

镍层像“地基”，能隔离铜等基材向上扩散，也影响硬度与附着力。底层不稳，金再厚也容易出问题。

金层厚度与使用场景匹配

高频插拔：更看重耐磨，通常需要更可靠的硬金体系

静态连接：更多是抗氧化与稳定性，厚度不一定要极端

过厚会成本飙升，过薄容易磨穿或出现孔隙腐蚀。

环境腐蚀因子：湿热、盐雾、硫化氢、汗液

例如含硫环境(橡胶、工业气体、某些机房)会加速很多金属表面劣化;汗液与盐雾对连接器也很“狠”。环境越苛刻，镀层体系越要认真。

电流等级：大电流与小信号关注点不同

小信号更怕接触膜、微动磨损、噪声;大电流更怕温升、接触点发热与材料软化。

配对材料与插拔结构

一对连接器是“系统”，不是单件。对插端的镀层、弹片压力、接触面形状、插拔速度都会影响磨损方式。

你可以把选型原则写成一句话：看使用环境与插拔寿命，再定镀层体系;不要用“金越厚越好”一把梭。

6)镀金器件的典型问题：花了钱也可能踩坑

镀金并不等于“永不故障”，下面这些问题在实际中并不少见：

孔隙腐蚀与底层外露

金层如果存在孔隙，腐蚀介质可能穿透到下层，引发局部腐蚀，导致接触不稳。

磨穿与“露镍/露铜”

插拔寿命没算清、金层偏薄或工艺不稳定，就会在高接触压力区域先磨穿。

电偶腐蚀与配对不当

不同金属配对、潮湿环境下可能出现电化学问题，接触界面变差。

焊接问题：金过厚导致脆性风险(需要工艺控制)

某些情况下金层过厚可能在焊接过程中带来工艺风险，需要通过预处理或选择更合适的表面处理来避免。

“看起来金黄”不等于真材实料

颜色更多来自表面状态与合金体系，不能用肉眼判断镀层质量。采购与验收应当看规范与检测报告。

7)怎么验收与检测：把“可量化指标”写进规格

如果你做采购或供应链管理，建议把验收标准从“镀金”升级为“镀层体系+指标”。常见可量化项包括：

镀层厚度：金层/镍层分别的厚度范围

附着力：弯折、拉力、冷热冲击后的附着情况

接触电阻与稳定性：初始值、循环后变化量

插拔寿命：规定插拔次数后的电阻、外观与功能

耐腐蚀：盐雾、湿热、硫化测试等(按行业要求)

焊接性：储存后可焊性、焊点外观与强度

8)应用建议：什么时候值得上镀金，什么时候没必要

为了让读者更容易决策，可以给出清晰的建议边界：

建议优先选择镀金的情况

小信号/低电流、对噪声敏感(传感器、音频、射频)

高频插拔、插拔寿命要求高(测试接口、金手指)

环境苛刻(湿热、盐雾、工业腐蚀气体)

故障代价高(车载、医疗、工业控制)

不一定需要镀金的情况

一次性焊接连接、长期不插拔的普通接口

环境较温和、对接触电阻波动不敏感

成本极度敏感且有成熟替代方案(例如镀锡/镀镍体系)

关键是把“可靠性需求”讲清楚：让用户知道钱花在什么风险上。
