随着电子产品日益趋向微型化与高集成度，SMD(表面贴装器件)在各类电路板中的应用已经成为主流。那么，SMD化镀镍金工艺又有何独特之处，为何能够满足现代电子制造的高标准需求?从性能提升到生产工艺，从应用场景到未来发展，本文将全面剖析SMD化镀镍金的技术特点及其多维度的优势。

一、什么是SMD化镀镍金?

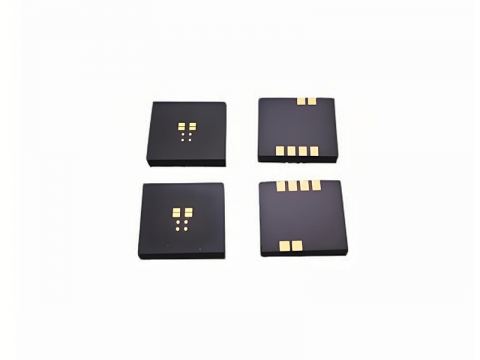

SMD化镀镍金，是指在表面贴装器件(Surface Mount Device, SMD)的引脚或焊盘上，通过化学沉积(Electroless Plating)的方法，依次覆盖一层镍和一层金。这一工艺不仅提升了器件的可靠性，还极大改善了焊接性能和抗腐蚀能力。与传统电镀不同，化学镀无需外加电流，能够在复杂形状和细小结构上实现均匀包覆。

二、SMD化镀镍金的工艺流程

表面预处理

通过清洗、去油、微蚀等多道工序，去除基体表面杂质，为后续镀层提供理想附着面。

化学镀镍

利用化学反应使镍均匀沉积于SMD金属表面，形成一层致密且坚韧的镍层，提升机械强度及耐蚀性。

化学镀金

在镍层表面继续进行无电解化学镀金，使金层均匀分布，赋予焊盘良好的可焊性及防氧化性能。

后处理和检测

通过水洗、干燥等步骤完成表面处理，最后采用XRF、显微镜等手段检测镀层厚度和均匀性，确保品质达标。

三、SMD化镀镍金的多维度优势

1. 优化可焊性，提升生产效率

化镀金层不仅具有极佳的可焊性，还能有效防止焊盘氧化，大幅提升焊点的可靠性和一致性。这对于自动化生产和回流焊工艺尤为重要，能够降低虚焊、假焊等问题的发生率。

2. 增强抗腐蚀能力，延长器件寿命

镀镍层本身就具备较强的抗腐蚀性能，金层则起到屏障作用，双重保护大大减缓电化学腐蚀和环境氧化，确保器件长期稳定运行。

3. 提升机械强度，防止焊盘脱落

化学镀镍层致密且结合力强，能够显著提升SMD焊盘的机械强度，降低在PCB组装、运输及应用过程中的脱落和损坏风险。

4. 均匀包覆，适应微型化发展

化学镀工艺具有高度的均匀性，能够在复杂结构和细小器件表面形成致密镀层，非常适合微型、超小型SMD元件的表面处理，为高密度组装提供技术保障。

5. 符合环保与无铅要求

SMD化镀镍金工艺可与无铅焊接工艺无缝对接，满足欧盟RoHS、REACH等国际环保标准，减少有害物质对环境和人体的影响。

四、SMD化镀镍金在行业中的应用场景

1. 通信与网络设备

路由器、交换机、基站等通信设备对器件可靠性要求极高。SMD化镀镍金不仅提升接触性能，还能有效减少电连接器的失效风险。

2. 消费电子产品

手机、平板、可穿戴设备内部元件小型化、集成度高，SMD化镀镍金为高密度焊接和复杂线路设计提供基础，保证成品率与可靠性。

3. 汽车电子

汽车用SMD器件需长期稳定工作于高温、高湿等恶劣环境，化镀镍金有效延长器件寿命，确保关键电子模块的安全可靠。

4. 工业控制与自动化

工业设备对器件长期稳定性要求极高，化镀镍金工艺显著降低接点失效概率，提升设备整体可靠性与耐用性。

5. 医疗电子

医疗器械内部的SMD元件对可焊性与防腐蚀性要求严苛，化镀镍金能确保高品质的电气连接，保障医疗设备长期安全运行。

五、与其他表面处理方式的对比

1. 与纯镀金、纯镀锡的区别

成本：化镀镍金成本相较纯镀金低，同时又具备纯金的绝大部分优点。

性能：纯镀锡虽成本低，但抗腐蚀和可焊性远不及镀镍金。

应用广度：化镀镍金兼顾成本与性能，适用范围更广。

2. 与电镀工艺的差异

覆盖均匀性：化学镀层更均匀，可处理微型和复杂形状。

结合力：化学镀层与基体结合更牢固，机械性能更优。

六、工艺优化与品质管控

镀层厚度控制

精确控制镍、金层厚度，保证既有优良的焊接性能，又能兼顾成本。

表面处理技术进步

采用高效清洗与微蚀工艺，减少表面残留，提高镀层结合力。

自动化生产与检测

引入自动化生产线和智能检测系统，实现高效稳定的批量制造与品质追溯。

环保与资源回收

关注化学镀液的回收与再利用，减少废液排放，助力可持续发展。
